به نام خدا



مدیریت محترم



با سلام؛

احتراما،ً بدينو سيله با ستحضار مير ساند: شركت سورنا آريا صنعت خليج فارس ( سهامي خاص) در تاريخ ٢٥/١٢/١٣٩٧
بــه شـــمــاره ثبــت ٥٣٩٢٧٨ اداره ثبــت شـــركــتهــاي تهران بــه ثبــت رســـيــده و در خصـــوص صـــنــايع داخلي
از جمله: نفت، گاز و پتروشـــيمي، صـــنايع آب و فاضـــلاب و …. با كادري مجرب و متخصـــص در زمي نه تأمين كالا،
تجهيزات، آهنآلات، لو له و اتصــــالات و ارائه بهترين محصـــولات داخلي، آســـيايي، اروپايي و ….. به همراه مشــــاوره
متولوژي قطعات در خدمت پيشرفت اهداف سازمانها و تعالي ك شور ميبا شد و اينك موجب افتخار و سربلندي خواهد بود،
ما بتوانيم يكي از تأمين كنندگان كالاي شما، در كنار شما و همگام با شما باشيم.
موارد عمده قابل تامين به تفكيك و به شرح ذيل ارايه ميگردد:

آهن الات و انواع لوله ها

ورق ها

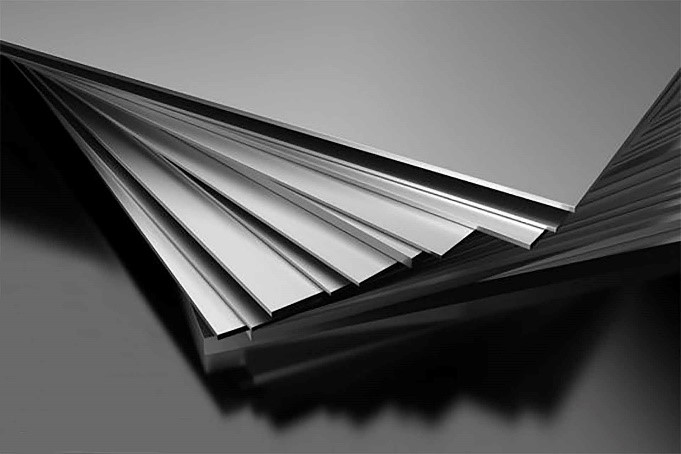

1.ورق سیاه

یکی از پرکاربردترین محصولات در صنایع مختلف اعم از خودروسازی و ساختمان سازی می باشد و از این رو می توان این محصول را یکی از پرفروش ترین محصولات فولادی به شمار آورد. این ورق در بازار ایران از فولادهایی با گریدهای مختلف تولید می گردد و از گرید. ST37  تا ST52 را می توان در بازار یافت.

ورق های ST37 اکثرا در صنایع ساختمان سازی کاربرد داشته و ورق های ST52 با توجه به درصد کربن بالاتر مقاومت بیشتری داشته و از این رو در صنایع سنگین مورد استفاده قرار می گیرد.

ورق های سیاه به دو صورت شیت و رول در بازار موجود می باشند و نوع آن ها بسته به ضخامت متغیر است. ضخامت این ورق ها از 8/1 تا 100 میلی متر متفاوت بوده و معمولا ورق هایی با ضخامت بالا تنها به صورت شیت به فروش می رسند ولی ورق هایی با ضخامت کم‌تر از 15 میلی متر به صورت رول نیز موجود می باشند.

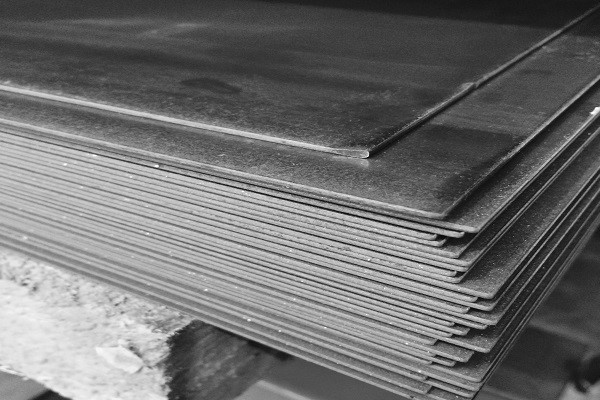

2.ورق برشی

ورق فلزي يكي از اجزاي اصــلي صــنعت فلزكاري اســت و در اشــكال و اندازههاي مختلف توليد ميشــود. بســياري از اشــياء
با اســـتفاده از اين ورقها تهيه ميشـــوند. در اغلب كشـــورها، ضـــخامت ورقهاي فلزي با ميليمتر مشـــخص ميشـــود.
از فلزات مختلفي چون آلومينيوم، برنج، مس، ني كل، تي تانيوم و فولاد براي ســــا خت ورق هاي فلزي اســـت فاده ميشـــود.
يكي از ورقهاي فلزي پركاربرد در صـنعت سـاختوسـاز، ورقهاي برشـي هسـتند. اين ورقها بهصـورت كلاف توليد ميشـوند
و در اندازههاي دلخواه برش ميخورند.
ورق برشي چيست و چگونه تهيه ميشود؟
ورقهاي برشـي، همان ورقهاي فلزي/فولادي هسـتند كه با اسـتفاده از پروسـههاي نورد گرم و سـرد بهصـورت ورقهاي نازك
تول يد ميشـــوند. ورقهاي ته يهشـــده با نورد گرم داراي ســـطح زبر و غير روغني و گوشـــه هاي تقري باً گرد هســـت ند،
درحاليكه سطح ورقهاي توليدشده با نورد سرد كاملاً صيقلي هستند و گوشه هاي زاويه دار دارند.

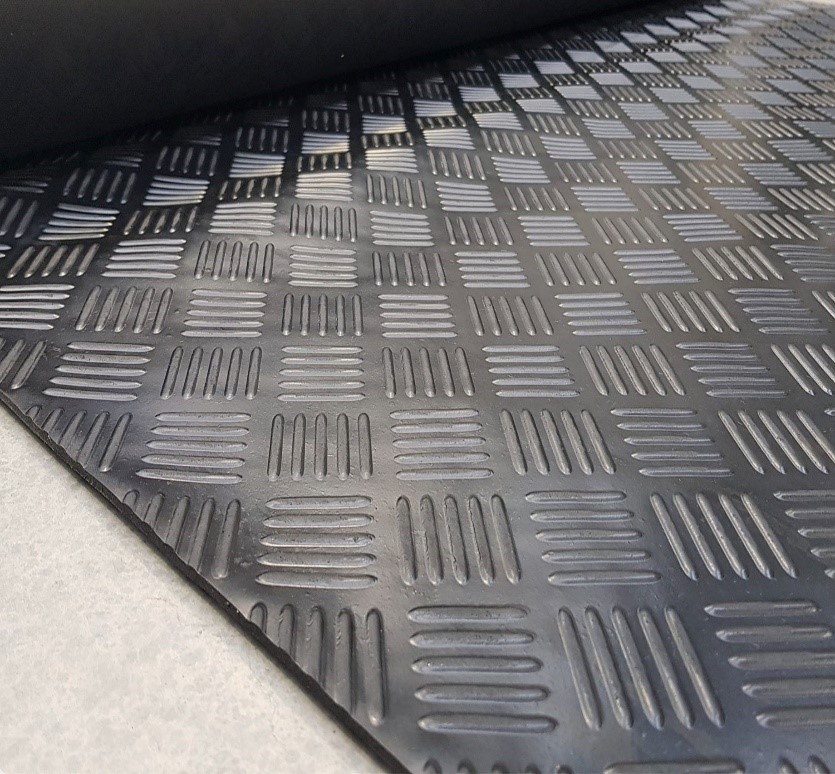

٣.ورق آجدار

ورق آجدار از انواع ورق سياه بوده و در مكان هايي مورد استفاده قرار مي گيرد كه امكان سر خوردگي و لغزش وجود دارد مانند
راه پله ها، ساختمان هاي نيم ساز، پله هاي عابر پياده و…
مركزآهن به صــورت حرفه اي در زمينه تامين انواع ورق آجدار كارخانجات مختلف فعاليت دارد. ضــخامت اين ورق از ٢ ميلي
متر تا ١٠ ميلي متر به صـــورت ســـبك و ســـنگين و همچنين آج فابريك و پرســـي موجود اســـت. كارخانه فولاد مباركه
و كارخانههاي خارجي مانند روس اين ورق را در عرض هاي ١ و ٢٥,١ و ٥,١ توليد ميكنند.
از مهم ترين موارد اســـتفاده ورق هاي آجدار مي توان به اســـتفاده در پل هاي عابر پياده و اتاقك آســـانســـور اشـــاره كرد.
بــا اين حــال بــه دليــل ظــاهر خــاص اين محصـــول بيشـــتر در ســـطوح شـــيــب دار و براي جلوگيري از خوردگي
مورد استفاده قرار ميگيرد.

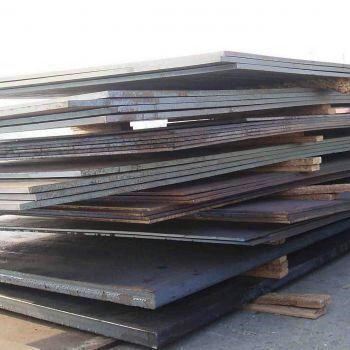

٤ .ورق آلياژي

به تركيب دو يا چند عنصر مختلف آلياژ گفته ميشود. ورقهاي آلياژي از جنس فولاد (آهن + كربن) هستند و حاوي عناصري
چون منگنز، كروم، كربن، ….. ميباشند، به همين دليل است كه آنها را ورقهاي آلياژي مينامند. در حقيقت با اضافه شدن
عناصـر مختلف به فولاد و درنتيجه دسـتكاري در سـاختار مولكولي آن، ويژگيهاي فيزيكي و شـيميايي فولاد تغيير ميكند و
ورقهاي آلياژي توليد ميشـــوند. بســـته به نوع عناصـــر اضـــافهشـــده و نوع تغيير در ســـاختار مولكولي، ورقهايي متفاوتي
حاصل ميشود كه برخي در برابر دماهاي پايين، برخي در برابر دماهاي بالا بسيار مقاوم هستند.

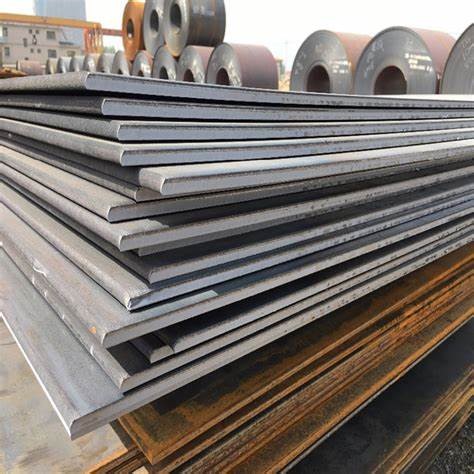

ST52 .٥

ورق ST52 در دسته ورق هاي سياه قرار داشته و كاربرد فراواني در صنعت دارد.
مركزآهن يكي از تامين كن ند گان بزرگ اين ورق بوده و در حال حاضـــر ارا ئه ده نده انواع ورق ST52 از كار خان جات
فولاد مباركه، اكسين اهواز، كاويان اهواز و ساير شركت ها مي باشد.
ورق هاي ST52 به دليل دارا بودن عناصر سيليسيم و منگنز نسبت به ساير ورق ها داراي تحمل وزن بالاتري بوده و مقاومت
بيشـتري در برابر پيچش و خمش دارد. اين نوع ورق ها به دليل كاربرد زيادي كه در صـنعت دارند با نام ورق زيربنايي صـنعت
نيز شـناخته مي شـوند. از جمله كاربردهاي ورق ST52 مي توان به سـاخت محصـولاتي مانند تسـمه و چهارپهلو اشـاره كرد.
همچنين اين ورق ها در صــنايع پتروشــيمي، ســاختمان ســازي؛ لوله ســازي؛ ســاخت ســوله، خودروســازي و ســدســازي نيز
به وفور يافت مي شوند.

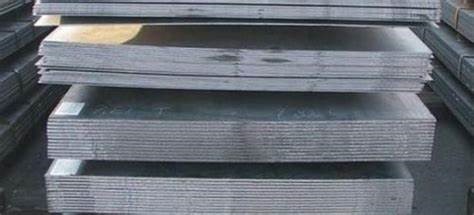

A516 ورق. ٦

ورق A516 در د سته ورق هاي فولاد كربني قرار دا شته و داراي عنا صري از قبيل منگنز، سيليكون، ف سفر و گوگرد مي با شد
از اين رو قادر به تحمل فشــار و دماي بالايي اســت. به طور كلي فولاد يكي از پركاربردترين آلياژها در صــنايع مختلف اســت
كه به دليل ويژگي هاي خاص و ا ستحكام بالا جايگزيني براي آن تاكنون پيدا ن شده ا ست. از بين مح صولات فولادي ورق هاي
فولادي هستند كه از آنها براي ساخت تجهيزات، لوله ها و غيره استفاده مي كنند.
يكي از اين ورق ها كه قدرت تحمل حرارت بالا را دارد و در صنايع پتروشيمي مورد استفاده قرار ميگيرد ورق A516 است.

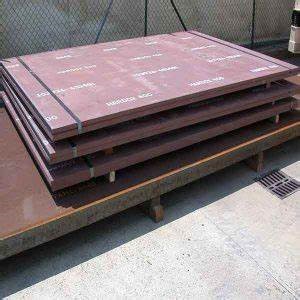

A283 ورق. ٧

ورق هاي آلياژي A283 كه به ورق هاي مخزني نيز شـــناخته مي شـــوند داراي ويژگي هايي از قبيل قابليت جوشـــكاري،
شكل پذيري و ماشين كاري مناسبي بوده و در ساخت مخزن و لوله كاربرد فراواني دارند. به طور كلي اين ورق ها در برابر دما
و ف شار مقاومت بالايي از خود ن شان داده اند از اين رو براي ساخت مخازن، تا سي سات و لوله ب سيار محبوب مي با شند. ورق
آلياژي A283 داراي چهار گريد بوده كه قيمت آن ها به صورت روزانه در سايت مركزآهن به روزر ساني مي شود. چهار گريد
با حروفA ، B ،Cو D نامگذاري شـده كه در ميزان كربن موجود در سـاختار متفاوت بوده و داراي تركيب شـيميايي مختلفي
هستند. در ميان چهار گريد نامبرده نوع كاربرد بيشتري در صنعت دارد.
همان طور كه ذكر شد گريد C اين مح صول ن سبت به ساير گريدها كاربرد بي شتري دا شته و خا صيت ما شين كاري و شكل
پذيري مناسبي دارد. اين ورق در بازار داخلي توسط كارخانه فولاد مباركه اصفهان و اكسين اهواز توليد شده و ورقهاي وارداتي
نيز ساخت كشورهاي چين، كره جنوبي، اوكراين، بلژيك و آلمان مي باشند
لازم به ذكر است كه اين ورق ها در عرض هاي ٥,١ ،٢ و ٥,٢ و ضخامت هاي ٦ تا ٤٠ ميلي متر و ابعاد ٢*١٢ ،٢*٦ و ٥,١*٦
آماده فروش مي باشــند. از جمله كاربردهاي ورق A283 گريد C مي توان به صــنعت كشــتي ســازي، نفت، گاز، پتروشــيمي،
مخزن، قطعات صنعتي و ديواره ماشين آلات اشاره كرد.

مشخصات ورق 283A

ورقهاي A283 در دسـته پرمصـرف ترين انواع ورق هاي آلياژي قرار داشـته كه در سـاختار اين ورق عناصـري از قبيل كربن،
منگنز و سيلي سيم يافت مي شود و بي شترين كاربرد را در ساخت مخازن دارند. همچنين به دليل مقاومت ك ش شي بالايي كه
دارند در ساخت پل ها و قطعات خودرو نيز مورد استفاده قرار مي گيرند.

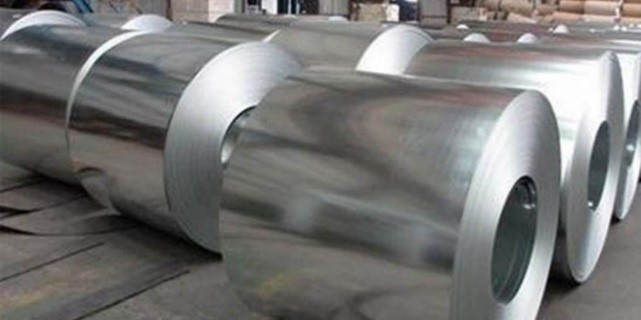

٨ .ورق گالوانيزه

ورق گالوانيزه به ورقي گفته مي شود كه سطح آن تو سط فلزي (عموما روي) گالوانيك يا پو شانده شده تا از خوردگي و زنگ
زدگي فلز جلوگيري شود و به دو شكل خام يا ساده و رنگي عرضه مي گردد. كاربرد اين محصول در محيط هايي كه در معرض
هوا و رطوبت هســتند مانند پوشــش هاي ســقف گلخانه ها و نهايتا پوشــش هاي بيروني ســاختمان ها مي باشــد. اين ورق ها
به شكل رول و شيت عر ضه مي شوند و در عرض هاي ١ كه ا صطلاحا كوتاه و عرض ٢٥,١ كه ا صطلاحا بلند ناميده مي شود
توليد دارند.

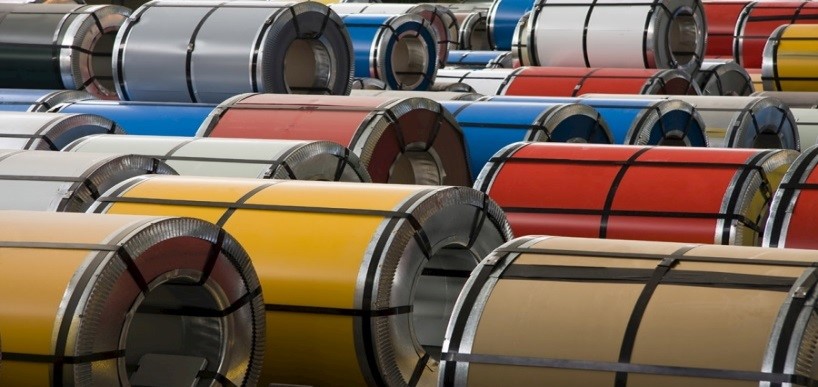

٩.ورق رنگي

ورق هاي رنگي در دســته ورق گالوانيزه قرار داشــته و كاربردهاي وســيعي را از توليد لوازم خانگي تا صــنعت حمل و نقل و
ساختمان سازي شامل مي شود. از مهم ترين كاربردهاي اين محصول مي توان به استفاده در ساخت و نصب سقف شيرواني
سـاختمان اشـاره كرد. در اصـل ورق هاي رنگي در ادامه توليد ورق گالوانيزه توليد شـده ولي به عنوان محصـولي جدا فروخته
مي شـــود. مركزآهن ارا ئه ده نده انواع ورق رنگي كار خان جات مختلف در اب عاد مت فاوت مي باشــــد. ورق رنگي خارجي
از ضخامت ١٦,٠ تا ٤٨,٠ چيني موجود بوده و ورق رنگي داخلي از ضخامت ٤,٠ تا ٧,٠ قبل عرضه مي باشد.

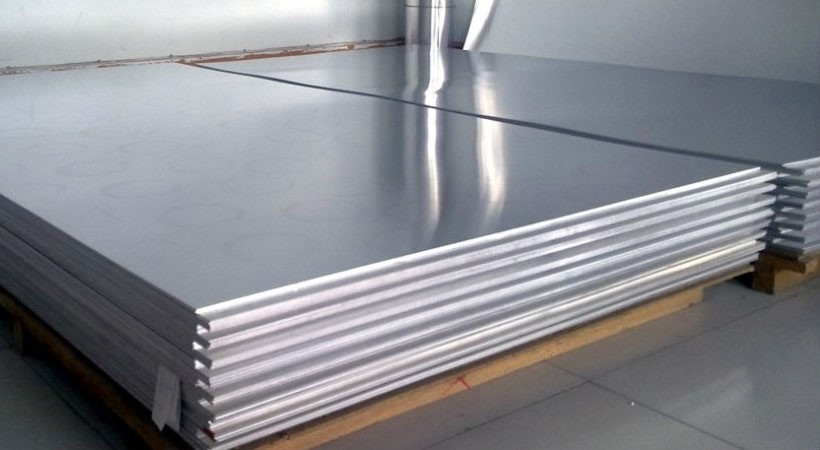

10. ورق الومينيوم

ورق آلومينيوم در صــنايع مختلف جزو يكي از پركاربردترين ورق هاي غير آهني به شــمار مي آيد و با توجه به خصــوصــيات
شيميايي و فيزيكي كه دارد روزانه بر تعداد طرفدارانش افزوده مي شود. مركزآهن يكي از عمده ترين تامين كنندگان ورق هاي
آلومينيوم در ابعاد مختلف و كارخانجات توليدي مختلف بوده و به صـــورت روزانه قيمت اين محصـــول در ســـايت مجموعه
به روزرساني مي گردد.
در صــنعت امروز، از ورق آلومينيوم به طور گســترده اســتفاده شــده و در تنوع بالا توليد و روانه بازار مي شــود. در واقع ورق
آلومينيوم، همان فلز آلومينيوم است كه به صورت ورق هاي نازك درآمده است و به نام پوش برگ يا در صورت ضخامت بسيار
نازك به نام فويل آلومينيومي نيز شناخته مي شود و در صنعت كاربرد زيادي دارند.

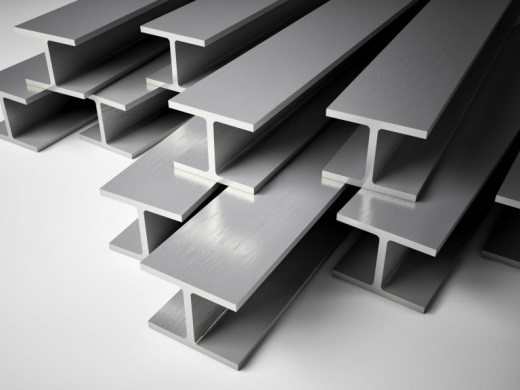

تیرآهن

تيرآهن يكي از مهم ترين پروفيل هاي توليد شده در ساخت و ساز صنعت مي با شد كه به صورت I شكل و H شكل توليد و
روانه بازار مصـــرف مي گردد. تيرآهن به عنوان يك عضـــو اصـــلي در ســـازه وظيفه تحمل و انتقال بار وارده بر ســـاختمان را
بر عهده دارد از اين رو انتخاب تيرآهن مناسب با كيفيت عالي يكي از گام هاي اساسي پيش از ساخت سازه ميباشد.

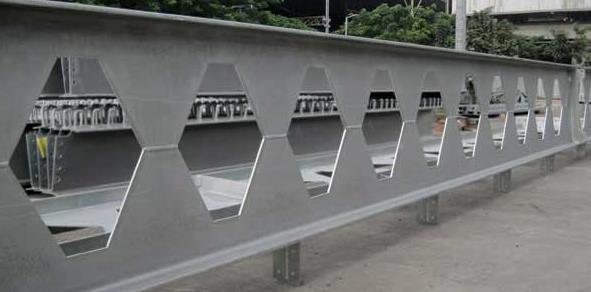

تيرآهن لانه زنبوري

یکی از انواع آن ها تیرآهن لانه زنبوری می باشد. زمان اولیه تولید آن به سال 1910 میلادی توسط فردی به نام هورتن باز      می گردد و ریشه این نام به علت شکل ظاهری محصول می باشد. در واقع هنگامی که شما از روبرو به این نوع تیر نگاه کنید در پهنای جان آن خانه های توخالی به شکل پنج ضلعی خواهید دید که تداعی کننده شکل لانه زنبور می باشد.                   بنابراین اساس نامگذاری تیرآهن لانه زنبوری فضاهای خالی موجود بر روی تیر است. در اصل تیرآهن های ساخته شده تحت استاندارد IPE را پس از علامت گذاری دقیق بر روی جان، برش زده و تیر را به دو نیم تقسیم می کنند. سپس با یک جابجایی لبه های کنگره مانند را بر روی یکدیگر قرار داده و جوش می زنند که در نهایت به شکل فضاهای توخالی پنج ضلعی مانند لانه زنبور در می آید. این تیرآهن ها دارای شکلی متقارن می باشد.

چرا تیر را لانه زنبوری می‌کنند؟

برای پاسخ به سوالی که بسیار پرسیده می شود باید این را بگوییم، در وهله اول با این کار مقاومت تیرآهن به نسبت نمونه اولیه محصول تا میزانی افزایش می یابد. مورد دیگر افزایش ارتفاع تیر پس از این عملیات بوده که به میزان یک و نیم برابر بیشتر از ارتفاع محصول اولیه می باشد. همچنین طول، مقاومت خمشی، ممان اینرسی به علت فشردگی کمتر و مقاومت لنگرگاهی تیرآهن از مواردی هستند که با لانه زنبوری شدن افزایش می یابد. صرفه جویی در مصرف فولاد و کاهش وزن نهایی محصول و همچنین کاهش وزن مرده بار از دیگر مزایای لانه زنبوری کردن تیرآهن است که در نهایت به افزایش مقاومت محصول و در نهایت افزایش مقاومت و ایمنی سازه ختم می شود. علاوه بر این موارد قرارگیری لوله، کابل و سیم و تجهیزات تاسیساتی همیشه از دغدغه های هر پروژه ساختمانی بوده است که با استفاده از تیرآهن های لانه زنبوری این دغدغه رفع شده است. به نحوی که به دلیل وجود این حفره ها، تجهیزات ساختمانی از درون این فضاها عبور کرده و این دغدغه را رفع کرده است.

ابعاد تير لانه زنبوري
ابعاد و اندازه هاي اين نوع از تيرآهن ها بر اساس مولفه هاي مخشصي معين مي شود كه به شرح زير مي باشد:
ارتفاع بال – H ضخامت جان – TS عرض بال – B ضخامت بال – TG سطح مقطع A و وزن هر متر با حرف.
در هنگام استفاده از اين محصول بر اساس مورد پ بند ١٠-٣-١٠-١ ، مورد چ بند ١٠-٣-١١-١ و بند ١٠-٣-١٢-١ در دهانه
هاي مهاربندي همگرا و مهاربندي واگرا از تيرآهن لانه زنبوري اســتفاده نكنيد. اين ممنوعيت به علت فشــرده نبودن مقطع و
حفره هايي مي باشد كه بر روي جان مقطع وجود دارد مي باشد.

میلگرد

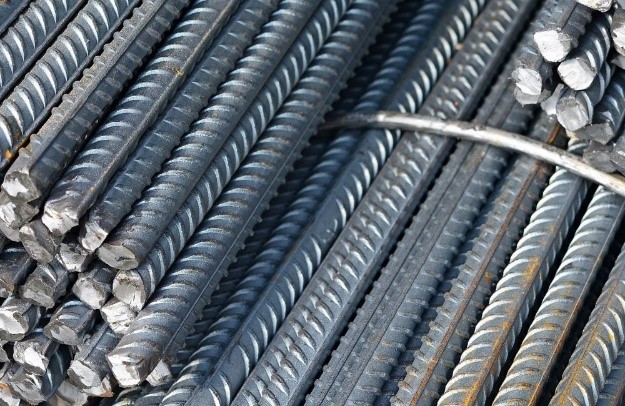

1 . میلگرد آجدار

اکثر کارخانه های تولید میلگرد در کشور طبق استاندارد ملی ایران میلگرد تولید می نمایند. با این حال ممکن است برخی کارخانه ها به دلیل تفاوت در فرآیند تولید و یا تفاوت در کیفیت شمش مصرفی کیفیت محصول پایین تری نسبت به استاندارد ملی ایران داشته باشند.

لازم به ذکر است که کارخانه ذوب آهن اصفهان در حال حاضر باکیفیت ترین میلگرد کشور را تولید می کند. در خصوص کیفیت میلگرد ممکن است اصطلاح میلگرد سبک و یا سنگین مطرح شود. منظور از میلگرد سبک میلگردی است که از وزن استاندارد سبک تر بوده و کیفیت پایین تری نسبت به حد استاندارد دارد و میلگرد سنگین به میلگردی گفته می شود که دارای وزن استاندارد بوده و با در نظر گرفتن کارخانه تولیدکننده کیفیت بالاتری دارد

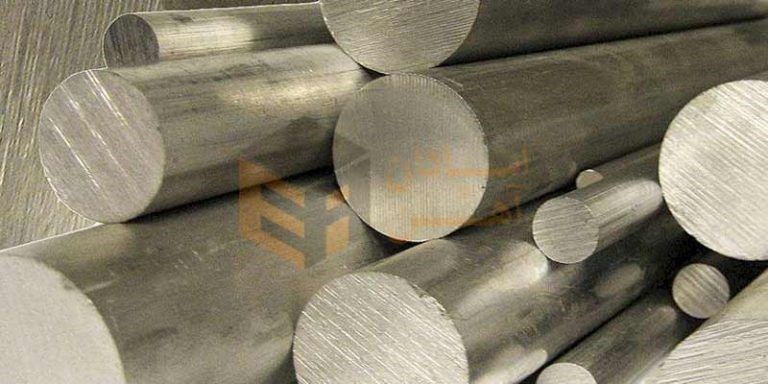

٢ .ميلگرد ساده

بتن با قدمت كهن به نوعي جزء جدا نشدني در ساختمان سازي به حساب مي آيد. اين ماده با تركيبي از سيمان، سنگدانه و
آب چنان ماده سفت با مقاومت فشاري بسيار بالا را تشكيل مي دهد كه از آن در ساخت سقف و ستون و براي هر نوع سازه
اي مورد اسـتفاده قرار مي گيرد. نكته منفي در خصـوص اين ماده ميزان مقاومت كشـشــي بتن اســت كه برابر با ١٠ %از كل
مقاومت فشاري آن مي باشد به اين معنا كه با قرار گيري در برابر نيروهاي كششي سريع شكسته مي شود. بر همين اساس با
كارگذاري ميلگرد در درون بتن آن را در برابر لرزش و ارتعا شات مانند زمين لرزه م سلح مي كنند. به همين ترتيب از ميلگرد
يا آرماتور براي تقويت سازههاي بتني ا ستفاده مي شود؛ زيرا علاوه بر مقاومت ك ش شي بالا و انعطاف پذيري كافي براي تغيير
شكل و خمش، ميلگردهاي فولادي به راحتي به بتن مي چ سبند. هر چه سطح ات صال ميلگرد با بتن بي شتر با شد، مقاومت
سازه نيز بيشتر خواهد شد.
به طور كلي ميلگردها به صورت ميله هاي ساده يا آجدار توليد مي شوند. با اين حال از نوع منب سط يافته ميلگرد براي تهيه
سيم، شبكه هاي سيمي يا ورقه هاي فولادي نيز استفاده مي شود. هر نوع ميلگرد براي منظور خاصي در نظر گرفته مي شود
و مهندسان معمار با در نظر گرفتن كاربرد هر ميلگرد به طراحي سازه مي پردازند.

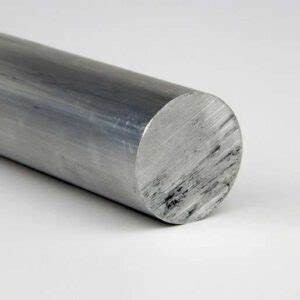

3. میلگرد آلومینیوم

ميلگرد آلومينيومي يك ميله فلزي اســت كه درصــد زيادي (٩٠-٩٥ (%از آن را آلومينيوم تشـكيل ميدهد. براي بهبود برخي
ويژگيهاي آن مانند مقاومت در برابر خوردگي و اسـتحكام، عناصـري همچون منگنز، منيزيم و… به آن اضـافه ميشـوند. در
ادامه اين مقاله قصد داريم به بررسي مشخصات فني، مزايا و كاربردهاي ميلگرد آلومينيومي بپردازيم.

مشخصات فني ميلگردهاي آلومينيومي
ميلگردهاي آلومينيومي اصولاً با مشخصات زير در داخل كشور توليد ميشوند:
طول: ٣ متر
ضخامت: ٨ تا ٥٢٠ ميليمتر
سطح مقطع: گرد
انواع ميلگردهاي آلومينيومي
ميلگردهاي آلومينيومي را ازلحاظ آلياژهاي بهكار برده شده به سري و گروههاي مختلفي تقسيمبندي ميكنند:
ميلگردهاي آلياژي سري ١٠٠٠
ميلگردهاي آلياژي سري ٢٠٠٠
ميلگردهاي آلياژي سري ٣٠٠٠
ميلگردهاي آلياژي سري ٤٠٠٠
ميلگردهاي آلياژي سري ٥٠٠٠
ميلگردهاي آلياژي سري ٦٠٠٠
ميلگردهاي آلياژي سري ٧٠٠٠
ميلگردهاي آلياژي سري ٨٠٠٠
ميلگردهاي سري ٢٠٠٠ و ٧٠٠٠ در مقايسه با ساير سريها از مقاومت و استحكام بالايي خصوصاً در سرما برخوردار هستند.
ميلگردهاي سري ٥٠٠٠ در مقايسه با ساير سري مقاومت بالايي در برابر خوردگي از خود نشان ميدهند و قابليت جوشكاري
بالايي دارند.

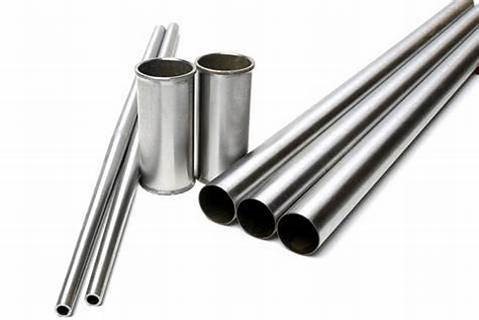

4.میلگرد استیل

١-٤ -ميلگرد استيل بگير
ميلگردهاي ا ستيل بگير شامل سه د سته گريد ٤١٠ ،٤٢٠ و ٤٣٠ بوده كه هريك از آن ها ويژگي هاي خاص خود را دارا مي
باشــند و بايد با توجه به نياز خود آن را انتخاب نماييد. ميلگردهاي گريد ٤١٠ ســختي و اســتحكام بالايي داشــته ولي در برابر
خوردگي چندان مقاومت خوبي را از خود نشـــان نمي دهند. با اين حال ميلگرد اســـتيل گريد ٤٢٠ مقاومت زيادي در برابر
خوردگي دا شته و در ساخت و سايلي كه نياز به مقاومت بالاي خوردگي دارند مورد ا ستفاده قرار مي گيرند. گريد ا ستيل ٤٣٠
نيز بسيار براق بوده و بيشتر در دكوراسيون مورد استفاده قرار مي گيرد.
٢-٤ -ميلگرداستيل نگير
ميلگردهاي اين دسته به دليل خواص فوق العاده، كاربرد بيشتري در صنعت و ساختمان سازي دارند. ميلگردهاي استيل ٣٠٤ ،
٣١٦ و ٣٢١ در دسته استيل هاي نگير قرار دارند كه به دليل وجود كروم در تركيبشان جذب آهنربا نمي شوند. ميلگرد استيل
٣٠٤ مقاومت بالايي در برابر خوردگي داشـــته و در مصـــارفي كه نياز به مقاومت بالايي دارند مورد اســـتفاده قرار مي گيرد.
همچنين ميلگرد اســتيل ٣١٦ بيشــتر در محيط هاي دريايي به كار رفته و ميلگرد اســتيل ٣٢١ به دليل قابليت جوش پذيري
بالايي كه دارد در كاربردهايي كه نياز به جوشكاري مي باشد مورد استفاده قرار مي گيرد.

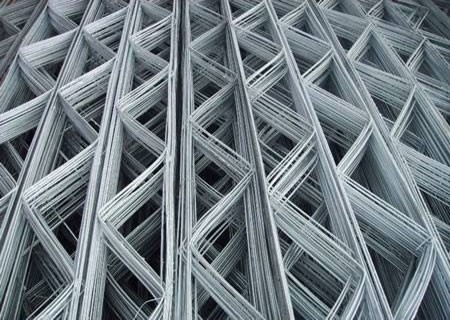

٥ .ميلگرد بستر

عوامل گوناگوني موجب ايجاد ترك و شــكاف در ســازههاي آجري و در طول بنايي ميشــوند. برخي از اين عوامل عبارتاند از:
جنبش حرارتي، زهك شي نامنا سب، ساختو ساز غيرا صولي، ن صب درها و پنجرههاي جايگزين و ريشه گياهان. در اغلب موارد،
جهت و شكل تركهاي سازه علت ا صلي ايجاد ترك را به ما ن شان ميدهد. متخ ص صين باتجربه با برر سي تركهاي مختلف،
ازجمله تركهاي افقي، تركهاي مخروطي، تركهاي موجود در طول بســتر و اطراف آجرها و تركهاي موجود در ســرتاســر
آجرها، ميتوانند علت و روش موردنياز براي تعمير خرابيهاي به وجود آمده را شناسايي كنند.
تقريباً تمامي پروژههاي ساختو ساز از نوعي ميلگرد براي تقويت ب سترهاي افقي ا ستفاده ميكنند. اين ميلگردهاي ب ستر براي
كنترل انقباض، تقويت اوليه و برآورده كردن استانداردهاي مربوط مورداستفاده قرار ميگيرند. براي مثال، تمامي سازههاي بتني
بايد شـامل ميلگرد بسـتر باشـند تا از انقباض و حركت اجزاي سـازه جلوگيري شـود؛ علاوه بر اين، براي اتصـال تيغههاي ديوار،
محلي كه بهوسيله دوغاب ثابت ميشود، نيز نصب ميلگردهاي بستر ضروري است.
توجه داشــته باشــيد كه براي ســاخت حفره ديوار نبايد از ميلگردهاي بســتر ســهگانه اســتفاده شــود زيرا ميلگردهاي متقاطع
واقع در ميانه ديوارها انعطاف كافي براي پاســـخگويي به حركت ديوار روكش و ديوار پشـــتيبان ندارند؛ در اين صـــورت، ترك
و شكاف در ديوار ايجاد خواهد شد.

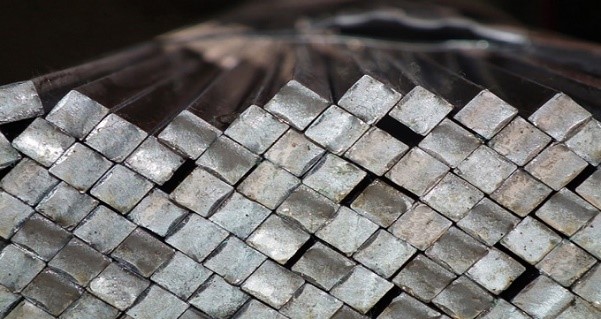

چهار پهلو

چهارپهلو هاي فولادي ، مقاطعي بسيار شبيه به تسمه بوده و به صورت قطعه هاي چهار گوش قطور و توپر فولادي مي باشند.
اين مقاطع بسيار در صنايع و ساخت و ساز مورد استفاده قرار مي گيرد. در واقع اين محصولات از مواد اوليه شمش فولادي و
در ابعاد متفاوت معمولا در طول هاي ٥ تا ٦ متر توليد مي شـود. شـكل پذيري اين محصـولات بسـيار خوب بوده كه به همين
جهت بسيار در صنايع توليدي مورد استفاده قرار مي گيرد. به طور كلي دو شيوه در ساخت اين محصول بكار گرفته مي شود
كه مطابق با استانداردهاي ملي و بين المللي بوده و در نهايت محصول با خواص فيزيكي و مكانيكي منحصر به فرد خود توليد و
روانه بازار مي شود.
توليد به شيوه نورد گرم
در اين شــيوه در ابتدا شــمش خام فولادي را تا دماي اســتاندارد، گرم كرده ســپس از ميان غلتك عبور مي دهند. چهارپهلوي
توليد شده در انتهاي كار در سايزهاي ٥*٥ تا٣٠٠*٣٠٠ ميليمتر توليد مي شود. از ديگر ويژگي هاي محصولات توليد شده به
اين شيوه مقاومت بالاي آن بوده كه بر همين ا ساس اغلب در مواردي كه مقاومت فولاد و نه شكل ظاهري آن اهميت دا شته
باشـــد مورد اســـتفاده قرار مي گيرد. از كاربردهاي چهارپهلوي نورد گرم مي توان به صـــنايع ســـاخت پيچ و مهره، گل نرده
و يراقهاي فولادي اشاره كرد.

توليد به روش سرد
در روش ســـرد توليد چهارپهلو فولادي شـــمش خام فولادي را بدون حرارت ديدن و تنها با عبور از ميان غلتك به فرم و ابعاد
اسـتاندارد چهارپهلو تبديل مي كنند. اين گونه از محصـولات از كيفيت بالاتري برخوردار بوده ضـمن آنكه ظاهري شـفاف تر و
زيباتر دارد. عمده مصرف اينگونه شمش ها در ساخت قالب فولادي و تراشكاري مي باشد.

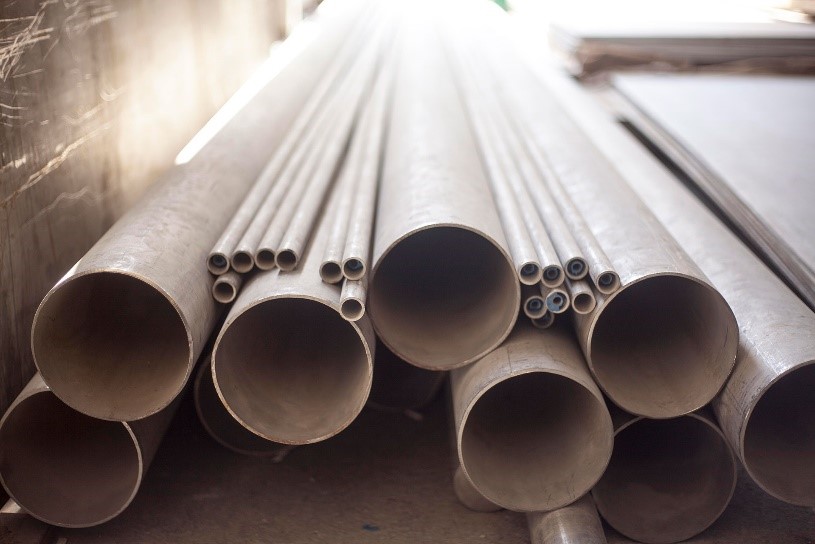

لوله ها

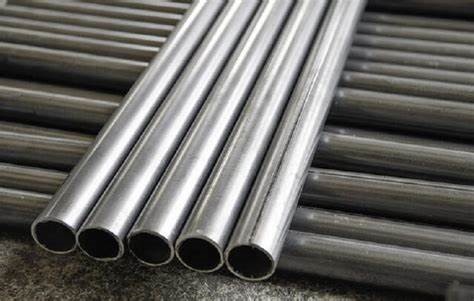

١.لوله الومينيوم

آلومينيوم يك فلز بسيار سبك وزن است و استفاده از اين فلز در اتومبيل و صنعت هوافضا وزن مرده و مصرف انرژي را كاهش
مي دهد. اسـتحكام آلومينيوم را مي توان طبق ويژگي هاي لازم براي كاربردهاي مختلف يا اصـلاح تركيب شـيميايي آلياژهاي
آن افزايش داد. آلومينيوم يك ماده شــديدا مقاوم در برابر خوردگي بوده و انواع مختلف عمليات ســطحي مي توانند خاصــيت
مقاومت به خوردگي آن را بهبود بخشند.
همچنين اين فلز ر ساناي عالي حرارت و الكتري سيته ا ست و ن سبت به وزن آن تقريبا ر ساناي دو برابر بهتر از مس ا ست. اين
ويژگي آلومينيوم را رايج ترين ماده به كار رفته در اكثر خطوط انتقال نيرو ســاخته اســت. آلومينيوم چكش خوار بوده و نقطه
ذوب پاييني دارد. همچنين اين فلز در حالت مذاب مي تواند به چندين روش فرآوري شـــود. لوله هاي آلومينيومي امروزه به
يكي از پرمصرف ترين محصولات مورد استفاده در صنعت تبديل شده اند.
اين لوله ها به دليل خواص منحصر به فرد فلز آلومينيوم طرفداران زيادي را در ميان فعالان صنعت به خود اختصاص دادهاند.

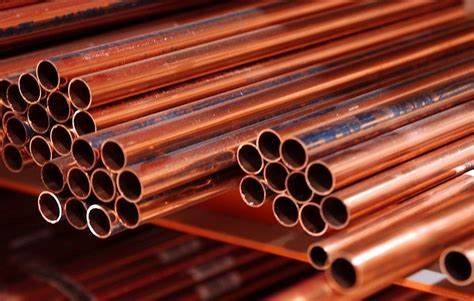

٢.لوله هاي مسي

از اين محصــول عمدتا براي اهدافي مانند تعميرات و اتصــالات در صــنايع تهويه اســتفاده مي گردد. لوله هاي مســي كلاف
خمپذيري مناسبي دارند كه سبب استفاده راحت آن ها در سيستم هاي لوله كشي و خطوط انتقال گاز ميگردد.
لوله مسي كويل
اين محصول در خطوط توليد سيستم هاي حرارتي و برودتي مورد استفاده قرار مي گيرد.
لوله مسي مويي
لوله هاي مسي مويي به دليل قطر كمي كه دارند در مصارف بسياري مورد استفاده قرار مي گيرند. لوله هاي مويي در قطرهاي
٢٢-٦ ميلي متر به صورت كلاف و در قطرهاي ٥٤-٦ ميلي متر به صورت شاخه اي توليد و روانه بازار مصرف مي گردد.
مزاياي لوله مسي
توانايي بالا در انتقال حرارت
نرخ سريع انتقال حرارت
توزيع دماي يكنواخت در بدنه
ساختار ساده با هزينه ساخت اندك
فشردگي، ضريب اطمينان و بازدهي بالا
اتلاف گرماي بسيار پايين
سازگاري بالا با محيط زيست
كاربرد لوله مسي
اين لوله ها بسـته به نوع آلياژ و نحوه توليد داراي كاربردهاي متنوعي مي باشـند كه از جمله آن ها مي توان به سـيسـتم هاي
حرارتي و برودتي و مبدل هاي حرارتي، سـيسـتم هاي لوله كشـي، خطوط انتقال گاز، سـيسـتم هاي تهويه و لوله هاي برودتي
اشاره نمود.
همچنين اين محصـولات براسـاس كاربرد با آلياژها و ابعاد مختلفي توليد مي گردند. به طور كلي با توجه به هدايت الكتريكي و
حرارتي بالايي كه دارند مي توان كاربرد آن ها را در دو دسته انتقال جريان الكتريكي و انتقال حرارت تقسيم بندي نمود.

ويژگي هاي لوله مسي

از بين برنده باكتري هاي مضر
ضد ميكروب
گرم نگه داشتن آب گرم
جلوگيري از رشد لجن داخل لوله ها
توزيع يكنواخت دما در بدنه
اتلاف گرماي پايين
مقاوم در برابر حرارت
قابل ساخت به صورت انعطاف پذير
نصب آسان و كم دردسر
حمل و نقل آسان
ظاهر زيبا لوله مسي

٣.لوله استنلس استيل

وله استيل نوعي آلياژ فولادي است كه در محتواي خود داراي آهن، كربن، سيليسيم و منگنز است. هركدام از اين عناصر يكي
از ويژگيهاي لوله استيل را شكل ميدهند. انواع لولههاي استيل برحسب ميزان كربن تشخيص داده ميشوند. عنصر كربن در
لولههاي استيل باعث افزايش سختي و ا ستحكام آن ميشود و در عين حال انعطافپذيري آن را ميكاهد. به همين جهت بايد
ميزان كربن به اندازهاي باشـد كه نه لوله را شـكننده كند و نه باعث كاهش انعطافپذيري آن شـود. عنصـر ديگري به نام كروم
وجود دارد كه با اضافه كردن آن به آلياژ تشكيل دهنده لوله استيل باعث افزايش مقاومت آن به خوردگي و زنگ زدگي ميشود.
به همين جهت به لولههاي محتوي كروم لوله استيل ضدزنگ يا STEEL STAINLESS ميگويند.
شايان ذكر است كه لوله استيل ضدزنگ به دليل داشتن كروم جذب آهنربا نميشود و به همين جهت به آن لوله استيل نگير
نيز ميگويند. لولههاي اسـتيل كه اين عنصـر را ندارند به آهنربا جذب مي شـوند و شـايد اين يكي از روشهاي تشـخيص لوله
استيل معمولي از ضدزنگ باشد.

نبشي و ناوداني

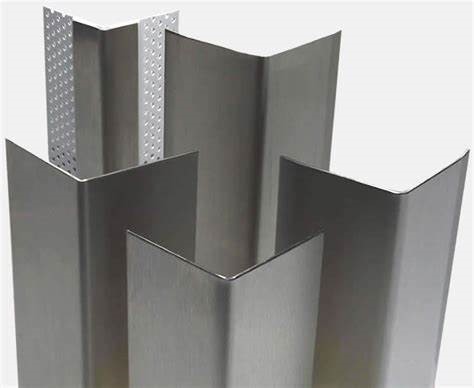

١.نبشي آهني

بشي يك مقطع فولادي به شكل L بوده كه داراي دو ضلع عمود بر هم مي باشد. اين محصول را مي توان پركاربردترين مقطع
در صنعت و ساختمان سازي به شمار آورد به طوري كه يكي از پايه هاي اصلي ساخت و ساز به شمار مي رود بنابراين داشتن
اطلاعات كافي در خصوص مشخصات نبشي فولادي يكي از ضروري ترين نيازهاي افراد فعال در حوزه ساخت و ساز مي باشد.
قيمت نبشي براساس جنس و كيفيت كارخانه توليدي مشخص شده و بررسي نوع نبشي موردنياز پيش از خريد الزامي است.
براي مثال منظور از نبشــي ٤٠*٤٠*٤ اين اســت كه طول بال هاي نبشــي ٤٠ ميلي متر بوده و ضــخامت بال آن ٤ ميلي متر
ا ست. از لحاظ طول بال نب شي ها به دو د سته بال م ساوي و بال نام ساوي تق سيم بندي مي شوند. نب شي هايي با بال م ساوي
داراي طول بال برابر بوده و اكثرا در پروژه هاي ساختماني به كار برده مي شوند در حالي كه نبشي هاي بال نامساوي در صنايع
ويژه اي مورداستفاده قرار مي گيرند.

نبشي گالوانيزه

از انواع مختلف نب شي مي توان به نب شي فولاد كربني، آلياژي و ضد زنگ يا گالوانيزه ا شاره كرد. نب شي هاي گالوانيزه به دليل
فرآيند پيچيده و مقاومت بالا در برابر خوردگي بسيار محبوب بوده و از اين رو قيمت بالاتري نيز دارند.

كاربرد نبشي

از جمله مهم ترين كاربردهاي نبشـــي مي توان به اتصـــال پل به ســـتون، تيرآهن به تير باربر، آهن كشـــي چاه آســـانســـور،
خودروسازي، كشتي سازي و بال بالايي تيرچه در سقف هاي كروميت اشاره كرد.

وزن نبشي

يكي از مهم ترين عوامل موثر بر قيمت نبشـــي وزن آن مي باشـــد بنابراين توجه به وزن اين محصـــول براســـاس نوع كاربري
مورد نياز بسيار مهم است.

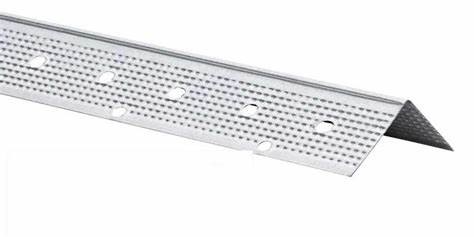

٢ .نبشي كرنربيد

نب شي كرنربيد كه مهره زاويهاي هم ناميده مي شود، ازجمله مهمترين سازهها در اجراي كناف در ساختمان و در سي ستمهاي
ساختوساز خشك است كه درواقع سازهاي از جنس گالوانيزه بوده كه پانچ دار شده و توسط روش نورد سرد توليدشده است.
نب شي كرنربيد ضخامت كمي دارد و داراي سوراخهاي نامنظم ا ست و براي محافظت كنجهاي ٩٠ درجه موجود در ساختمان
(ســتونها، ســقف، ديوار، كناف و ..) اســتفاده ميشــود. اين نبشــيها درواقع نقش محافظت در برابر ضــربه را ايفا ميكنند
و در محلهايي نصب ميشوند كه ممكن است در معرض ضربه قرار بگيرند.
در مرحله بتونهكاري و فينيشـينگ نهايي كار كناف ميتوان از نبشـي كرنربيد اسـتفاده كرد تا زاويههاي بسـيار دقيق در كناف
به وجود بيايد. كرنربيدها پس از اتصال به كناف يا ديوار خشك، بخشي از خود ديوار ميشوند.
مشخصات فني نبشي كرنربيد
همانطور كه گفته شـــد جنس نبشـــي كرنربيد از گالوانيزه اســـت و در ضـــخامتهاي مختلف توليد و عرضـــه ميشـــود.
شكل نبشي كرنربيد بهصورت زاويه ٩٠ درجه بوده و داراي ضخامتهاي ٤,٠ ميليمتر تا ٧,٠ ميليمتر توليد و عرضه ميشود.
همچنين عرض اين نبشي ٢٥ ميليمتر و طول آن ٤-٣ متر است.

كرنربيدها داراي شكل و طرح پانچهاي متفاوتي ه ستند كه تفاوت در طرح پانچها روي كارايي كرنربيد اثر ندا شته و فقط براي
اين اســت كه كرنربيد در تماس بيشــتر با ســطح موردنظر باشــد. كرنربيدها را ميتوان بســته به محل و زاويه مورداســتفاده،
بهصورت افقي يا عمودي استفاده كرد.

كاربرد نبشي كرنربيد

وقتي از نبشي كرنربيد در كناف ساختمان استفاده ميشود، باعث زيبايي بصري كار پس از اتمام ميشود، زيرا زاويه دقيق ايجاد
كرده و ظرافت و تميزي كار را دوچندان كرده اســت؛ علاوهبراين از كنجها در برابر ضــربه محافظت ميشــود. نبشــي كرنربيد
ميتواند بهطور همزمان ديوار را تقويت كند تا از فرورفتگي گوشــه و آســيبهاي ديگر جلوگيري نمايد. ميتوان از اين نبشــي
در زاويههاي خارجي ديوار و ســـقف هم اســـتفاده كرد. كرنربيدها با پايداري بالا و چســـبندگي خوبي كه دارند، ميتوانند
در مكانهاي داخلي و خارجي مانند اتاقخواب، آشپزخانه، سقف، گوشه در و غيره نيز اعمال و اجرا شوند.

٣.نبشي استنلس استيل

نب شيها نوعي مقاطع پركاربرد در ساخت انواع ساختمانها، و سايل و صنايع ميبا شند كه برح سب كاربرد با آلياژهاي مختلف
مانند گالوانيزه، آلومينيوم و… توليد ميشود. استيل نيز يكي از انواع جنسهاي مورداستفاده در ساخت نبشي است كه به آن
نب شي ا ستيل ميگويند. نب شيهاي ا ستيل يكي از مهمترين پروفيلهاي ساختماني ا ست كه به صورت مركب يا منفرد از آن
به عنوان مصالح استفاده ميشود.

كاربرد نبشي استيل

از نبشي استيل علاوه بر ساختمانسازي
در موارد ديگري نيز استفاده ميشود كه
ميتوان به مصارف زير اشاره كرد:
استفاده در اتصالات پلها به ستونها
اتصال تيرآهنها به سيمهاي باربر
اتصالات ستونها به صفحات فونداسيون
ساخت انواع ستون
ساخت انواع خرپا
ساخت آسانسورها

٤.ناوداني استنلس استيل

ناوداني ا ستيل درواقع پروفيلي به شكل و سطح مقطع حرف U انگلي سي ا ست كه سطح مقطع بازي دارد و جزو پروفيلهاي
صنعت ساختوساز و صنايع ديگر بهحساب ميآيد. ازآنجاكه جنس اين ناودانيها از استيل ساختهشده است، طول عمر بالايي
را تجربه ميكن ند زيرا جنس اســـتيل در مقابل زنگ زدن و خوردگي بســـيار م قاومت بالايي را از خود نشـــان ميد هد.
همينطور قيمت اين پروفيل هم بهمراتب از ساير محصولات مشابه مناسبتر است.
سطح مقطع ناوداني استيل به اين صورت است كه يك تنه، بهصورت افقي دارد و در كنارهها دو بال بهصورت عمودي قرار دارد.
نكته حائز اهميت اين است كه زواياي داخلي مقطع پروفيل ناوداني استيل بايد حالت گرد داشته باشد و زاويه نوكتيز نباشد.

٥.ناوداني گالوانيزه

آلومينيوم يكي از بهترين عناصر موجود براي ساخت اجزاي خارجي ساختمان، ازجمله ناوداني است؛ زيرا محصولات ساختهشده
با اين عنصر از قدرت بالا، مقاومت در برابر خوردگي و پايداري بالايي برخوردار هستند. مصالح بادوام و با طول عمر بالا همچون
آلومينيوم، از هزي نه هاي طولاني مدت مي كاه ند زيرا اين مصــــالح ن ياز كمتري به تعمير و يا تعويض خواه ند داشــــت.
ازآن جاييكه در برخي مواقع امكان دســـترســـي آســـان به ناوداني وجود ندارد و تعمير آن بســـ يار هزي نهبر خوا هد بود.
(بهويژه براي ناوداني منازل بيش از دوطبقه)، اين مزيت در تعمير و نگهداري ناوداني بسيار ضروري است

اتصالات و شيرآلات صنعتي

انواع اتصالات صنعتي

١. اتصال تيوب
٢. اتصال ماسورهاي
٣. اتصال فلنج

انواع شيرآلات صنعتي

• شيرهاي توپي(Valve Ball)
• شيرهاي کروی (Globe Valve)
• شيرهاي ایمنی (Safety Valve)
• شیرهای کشویی (Gate Valve)
• شیرهای یک طرفه (Check Valve)
• شیرهای کنترل (Control Valve)
• شیرهای سوزنی (Needle Valve)
• شیرهای تنفسی (Breather Valve)
• شیرهای مخروطی (Plug Valve)
• شیرهای دیافراگمی (Diaphragm Valve)

با تجديد احترام
هادي ابرقوئي
مدير عامل و عضو هيات مديره
